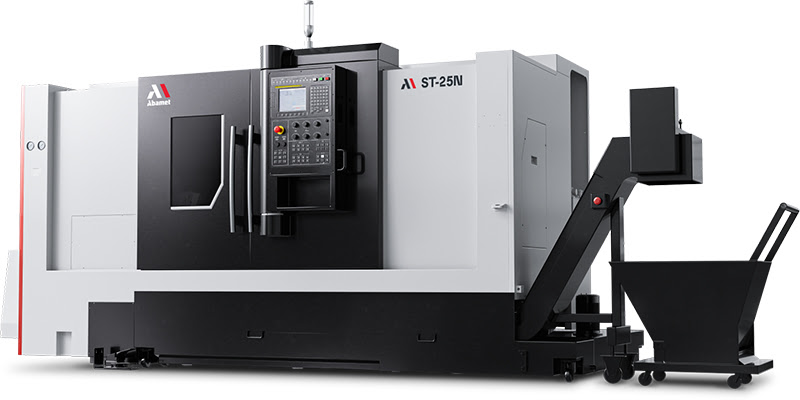

Токарно-револьверный станок с ЧПУ по металлу ST-25N

Name: Токарно-револьверный станок с ЧПУ по металлу ST-25N
Brand: Abamet.ru
SKU: ST-25N
Price: 415695.71 BYN
Availability: BackOrder

ST-25NПод заказ

Токарно-револьверный станок с ЧПУ по металлу ST-25N бренда Abamet.ru, артикул ST-25N. Цена — от 415 695,71 BYN с НДС, под заказ. Основные параметры: тип токарного станка — Горизонтальный револьверный; макс. обраб. диаметр, мм — 450; макс. длина точения, мм — 760.

Токарный центр с ЧПУ с направляющими скольжения; обрабатываемый диаметр 450 мм, макс. длина обработки 760 мм, шпиндель с посадкой A2-8, 15/18,5 кВт, 3500 об/мин, гидравлический патрон 254 мм (10'') с кулачками, 12-позиционная револьверная головка, задняя бабка, конвейер для удаления стружки, система ЧПУ Fanuc 0i-TF type 1, USB-порт.

От 415 695,71 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 930 411,94 CN¥ по курсу на 06.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Тип токарного станка: Горизонтальный револьверный
Макс. обраб. диаметр, мм: 450
Макс. длина точения, мм: 760
Макс. обороты шпинделя, об/мин: 3500
Мощность шпинделя, кВт: 18.5
Диаметр патрона, мм: 250
Макс. диаметр прутка, мм: 77
Бренд: Abamet.ru
Вид номенклатуры: Токарные станки

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 637
Максимальный устанавливаемый диаметр заготовки над кареткой, мм - 440
Максимальный обрабатываемый наружный диаметр, мм - 450
Максимальная длина точения, мм - 760

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-8
Максимальная частота вращения шпинделя, об/мин - 3500
Максимальный крутящий момент на шпинделе, Нм - 471 (S2 15min)
Мощность шпинделя (пост./30 мин), кВт - 15/18,5
Диаметр отверстия в главном шпинделе, мм - 89
Максимальный диаметр обрабатываемого прутка, мм - 77
Диаметр трехкулачкового гидравлического патрона, мм - 254 (10'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Скольжения
Наклон станины, град. - 45
Величина перемещений по осям, мм
- по оси Х - 225+25
- по оси Z - 790
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 15
- по оси Z - 20
Мощность серводвигателей осей X/Y/Z, кВт - 3/-/3

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - BOT
Количество позиций в револьвере/сменщике - 12
Сечения корпусов резцов, мм - 25х25
Макс. диаметр хвостовика расточной оправки, мм - 40
Время смены соседнего инструмента, сек - 0,7
Время смены диагонального инструмента, сек - 1,4

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Конус Морзе - MT #5
Ход пиноли, мм - 100
Диаметр пиноли, мм - 100
Привод пиноли - Гидравлический
Ход задней бабки, мм - 720
Привод задней бабки - Ручной (программ. - опция)
Максимальное усилие пиноли, Н - 5884

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.007
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.005

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus type 1
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ ЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту
жесткое нарезание резьбы метчиком

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Конвейер для удаления стружки с тележкой
Ручная задняя бабка с гидравлической пинолью
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон с комплектами кулачков:
- Мягкие кулачки - 3 компл.
- Каленые кулачки - 1 компл.
Педаль для гидравлического патрона
Дистанционный пульт управления на кабеле
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Инструментальный револьвер с комплектом оснастки:
- Прижим резца 25х25 мм для наружного точения - 12 шт.
- Держатель резца 25х25 мм для обработки торца - 1 шт.
- Держатель расточной оправки, диаметр 40 мм - 6 шт.
- Переходные втулки, диаметры 32/25/20/16 - 4 шт.
- Переходные втулки с конусом Морзе, МT4/МT3/MT2/MT1 - 4 шт.
