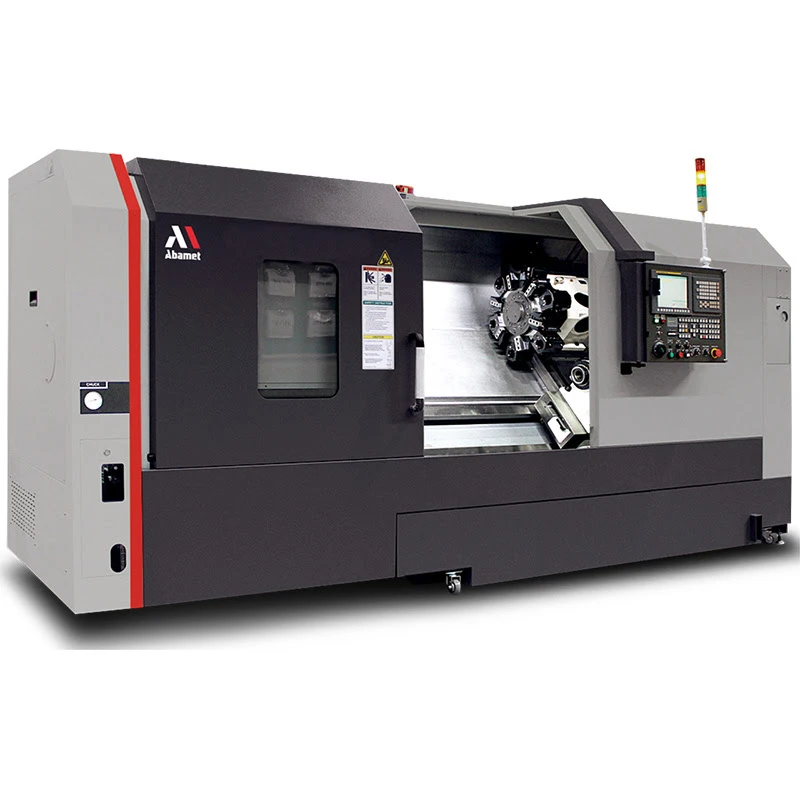

Токарный обрабатывающий центр с ЧПУ по металлу ST-30MF

Name: Abamet ST-30MF
Brand: Abamet.ru
SKU: ST-30MF
Availability: Discontinued

ST-30MFАрхив

Токарный обрабатывающий центр с ЧПУ по металлу ST-30MF бренда Abamet.ru, артикул ST-30MF. Цена по запросу, товар в архиве. Основные параметры: тип токарного станка — Горизонтальный револьверный; макс. обраб. диаметр, мм — 230; макс. длина точения, мм — 1130.

Токарный центр с ЧПУ с направляющими скольжения; обрабатываемый диаметр 400 мм, макс. длина обработки 1080 мм, шпиндель с посадкой A2-8, 15/18,5 кВт, 3500 об/мин, гидравлический патрон 254 мм (10''), 12-позиционная револьверная головка BMT65, обороты приводного инструмента 5000 об/мин, задняя бабка, освещение рабочей зоны, USB-порт.

Список замен:

Токарный обрабатывающий центр с ЧПУ по металлу ST-30MN

ST-30MNПод заказ

580 908,11 BYN

Цена с НДС

СервисОбучениеЛизингЛогистика

Основные параметры

Тип токарного станка: Горизонтальный револьверный
Макс. обраб. диаметр, мм: 230
Макс. длина точения, мм: 1130
Макс. обороты шпинделя, об/мин: 3500
Мощность шпинделя, кВт: 18.5
Диаметр патрона, мм: 254
Макс. диаметр прутка, мм: 76
Особенности комплектации: M - приводной инструмент, ось C
Бренд: Abamet.ru
Вид номенклатуры: Токарные станки

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 610
Максимальный обрабатываемый наружный диаметр, мм - 400
Максимальная длина точения, мм - 1080

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-8 (ASA)
Максимальная частота вращения шпинделя, об/мин - 3500
Максимальный крутящий момент на шпинделе, Нм - 389,3
Мощность шпинделя (пост./30 мин), кВт - 15/18,5
Диаметр отверстия в главном шпинделе, мм - 86
Максимальный диаметр обрабатываемого прутка, мм - 76
Диаметр трехкулачкового гидравлического патрона, мм - 254 (10'')

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Скольжения
Наклон станины, град. - 45
Величина перемещений по осям, мм
- по оси Х - 230
- по оси Z - 1130
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 20
- по оси Z - 24
Мощность серводвигателей осей X/Y/Z, кВт - 3/-/3

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - BMT65
Направление вращения - В обе стороны
Количество позиций в револьвере/сменщике - 12
Сечения корпусов резцов, мм - 25х25
Время индексации, сек - 1
Макс. число приводных станций, шт - 12

ПАРАМЕТРЫ ПРИВОДНОГО ИНСТРУМЕНТА

Макс. обороты приводного инструмента, об/мин - 5000
Мощность приводного инструмента, кВт - 3,7/5,5

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Комплектация - Базовая
Конус Морзе - MT #5
Ход пиноли, мм - 100
Привод пиноли - Программируемый, гидравл.
Ход задней бабки, мм - 900
Привод задней бабки - Программируемый
Максимальное усилие пиноли, Н - 9885

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Z (JIS6338), мм - ±0.005/±0.006
Повторяемость позиционирования осей X/Z (JIS6338), мм - ±0.003/±0.003

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus/T1
Количество управляемых осей - 3
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
метрическая и дюймовая системы
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
фоновое редактирование программ
вызов подпрограммы (4 уровня)
пробный запуск
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Смазка шпинделя консистентная (Grease Packed)
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система приводного инструмента с С-осью
Задняя бабка
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон
Педаль для гидравлического патрона
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Инструментальный револьвер с комплектом оснастки:
- Держатель резца 25х25 мм для наружного точения - 4 шт.
- Держатель резца 25х25 мм для обработки торца - 1 шт.
- Держатель расточной оправки, диаметр 50 мм - 4 шт.
- Держатель сверл с пластинами U-Drill, диаметр 50 мм - 1 шт.
- Переходные втулки, диаметры 40/32/25/20/16/12/10 - 7 шт.
- Осевая приводная станция, ER32 - 1 шт.
- Радиальная приводная станция, ER32 - 1 шт.
