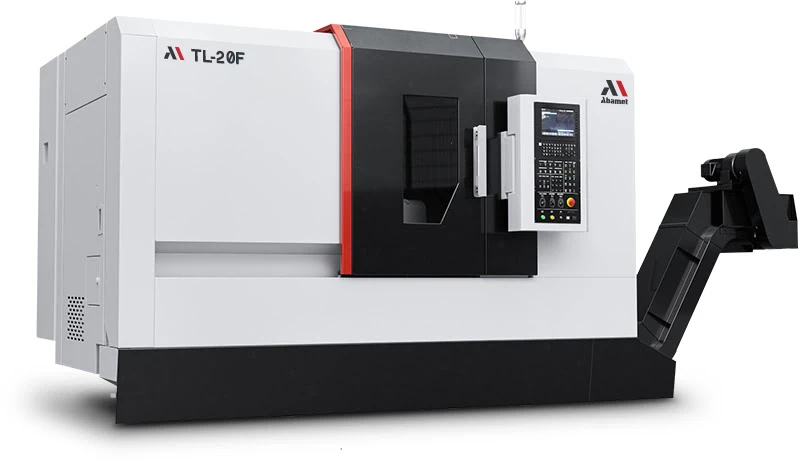

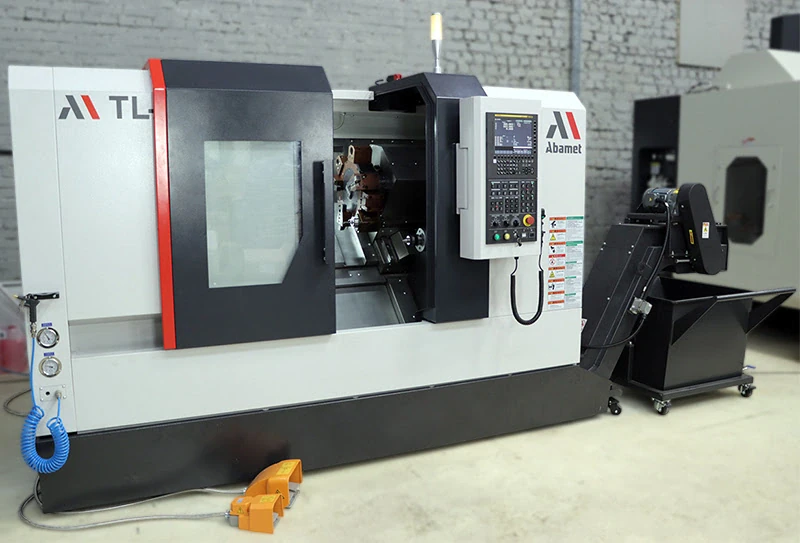

Токарно-револьверный станок с ЧПУ по металлу TL-20F

Токарно-револьверный станок с ЧПУ по металлу TL-20F

Name: Токарно-револьверный станок с ЧПУ по металлу TL-20F
Brand: Abamet.ru
SKU: TL-20F
Price: 194537.62 BYN
Availability: InStock

TL-20FВ наличии

Токарно-револьверный станок с ЧПУ по металлу TL-20F бренда Abamet.ru, артикул TL-20F. Цена — от 194 537,62 BYN с НДС, в наличии. Основные параметры: тип токарного станка — Горизонтальный револьверный; макс. обраб. диаметр, мм — 400; макс. длина точения, мм — 500.

Токарный станок с ЧПУ; максимальный обрабатываемый диаметр 400 мм, макс. длина обработки 500 мм c 8-позиционной револьверной головкой, шпиндель с посадкой A2-6, 11/15 кВт, 4500 об/мин, гидравлический патрон 203 мм (8''), конвейер для удаления стружки, задняя бабка. Ход по оси Y ±50 мм (опция).

От 194 537,62 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 432 537,32 CN¥ по курсу на 13.11.2026

2 шт. - Наро-Фоминск (Москва и Московская обл.) - Центральный склад №2

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Тип токарного станка: Горизонтальный револьверный
Макс. обраб. диаметр, мм: 400
Макс. длина точения, мм: 500
Макс. обороты шпинделя, об/мин: 4500
Мощность шпинделя, кВт: 15
Диаметр патрона, мм: 203
Макс. диаметр прутка, мм: 50
Особенности комплектации: Приводной инструмент, ось C (опционально), Дополнительная ось Y (опционально)
Бренд: Abamet.ru
Вид номенклатуры: Токарные станки

Технические характеристики

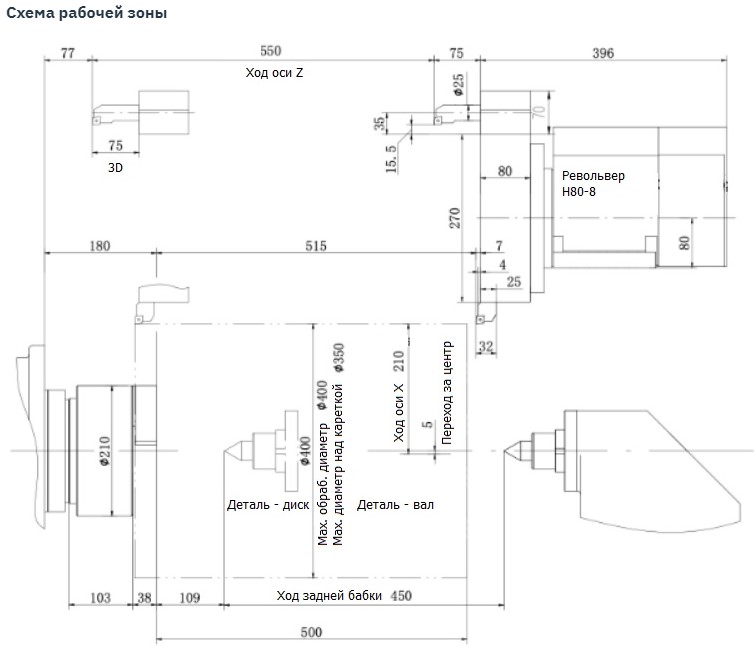

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 560
Максимальный устанавливаемый диаметр заготовки над кареткой, мм - 350
Максимальный обрабатываемый наружный диаметр (со cтандартным револьвером), мм - 400/330 (320 мм c BOT-12T и BMT55-12T)
Максимальная длина точения (со стандартным револьвером), мм - 500 (400 мм c BMT55)

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-6 (A2-8 - опция)
Максимальная частота вращения шпинделя, об/мин - 4500
Максимальный крутящий момент на шпинделе, Нм - 235
Мощность шпинделя (пост./30 мин), кВт - 11/15
Диаметр отверстия в главном шпинделе, мм - 65 (80 - опция)
Максимальный диаметр обрабатываемого прутка, мм - 50 (66 - опция)

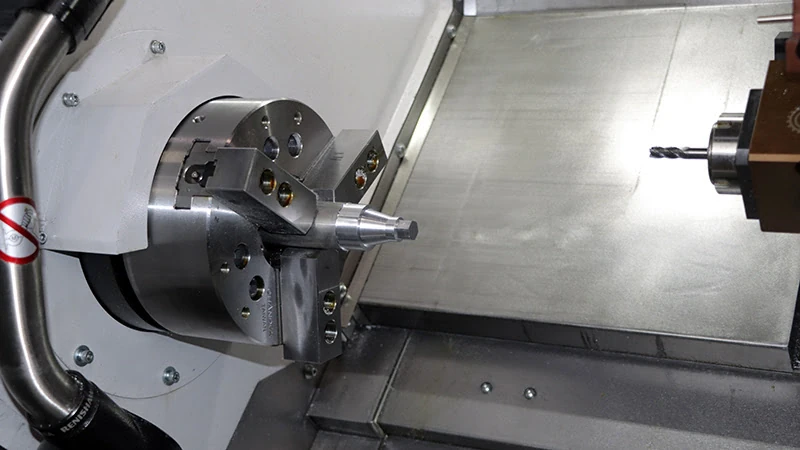

Диаметр трехкулачкового гидравлического патрона, мм - 203 (8'') (254 - опция)

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Качения
Величина перемещений по осям, мм
- по оси Х - 210
- по оси Y (опция) - ±50
- по оси Z - 560
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 30
- по оси Z - 30

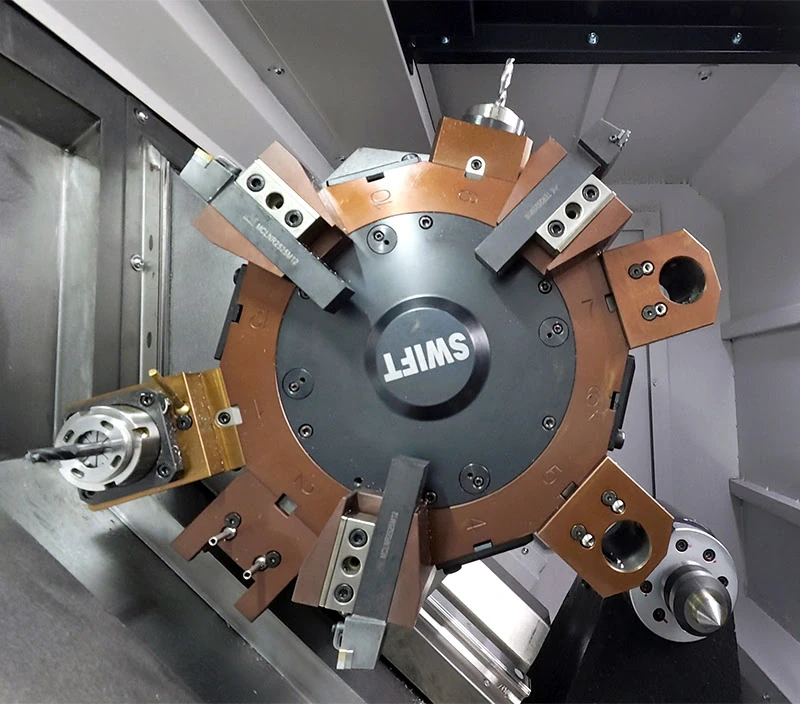

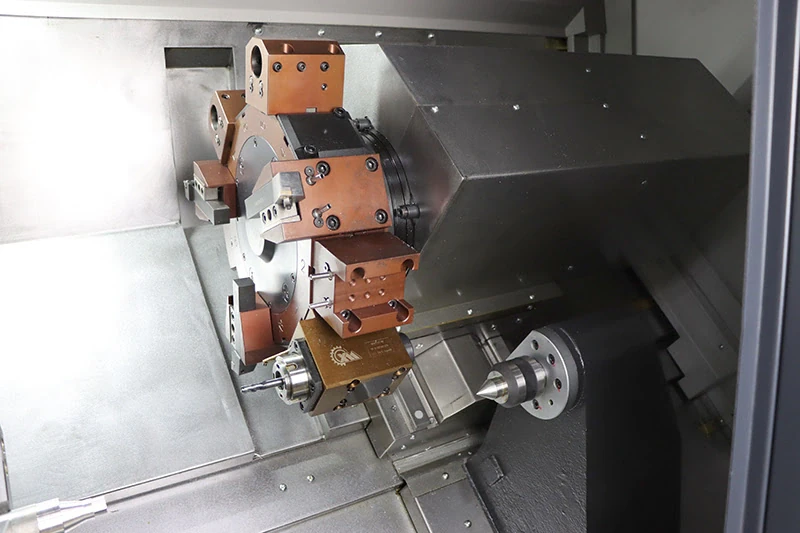

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА

Количество позиций в револьвере - 8 (12 - опция)
Сечения корпусов резцов, мм - 25х25
Мощность приводного инструмента, кВт (опция) - 4,5
Крутящий момент приводного инструмента, Нм (опция) - 18/54
Макс. обороты приводного инструмента, об/мин (опция) - 5000

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Комплектация - Базовая
Конус Морзе - MT #5
Ход задней бабки, мм - 450
Задняя бабка - Гидравлическая

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования оси X (GB/T16462-2007), мм - 0,008
Точность позиционирования оси Z (GB/T16462-2007), мм - 0,008
Повторяемость позиционирования оси X (GB/T16462-2007), мм - 0,004
Повторяемость позиционирования оси Z (GB/T16462-2007), мм - 0,004

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

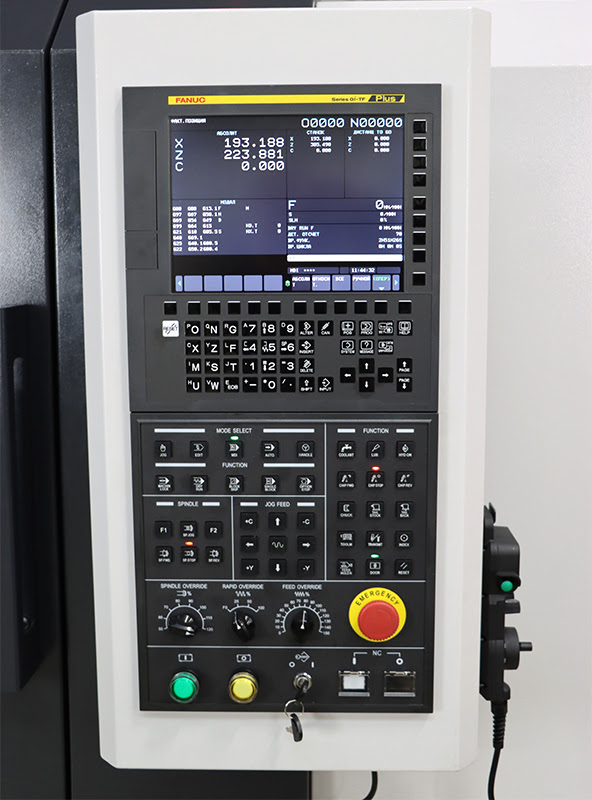

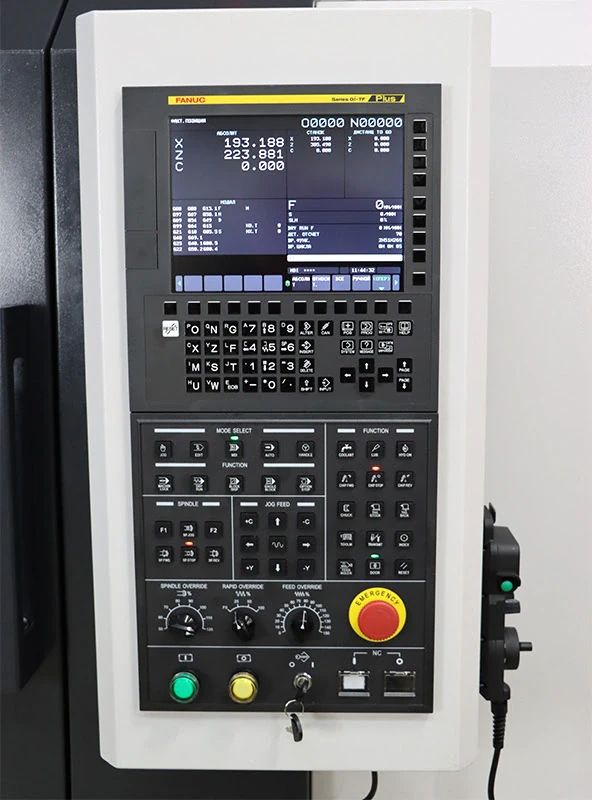

Тип устройства - Fanuc 0i-TF Plus Step2 Type3B
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card
Объем памяти для хранения программ - 8 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
метрическая и дюймовая системы
абсолютное программирование и в приращениях
поддержка постоянной скорости резания
покадровое исполнение
подача на оборот, подача в минуту

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям

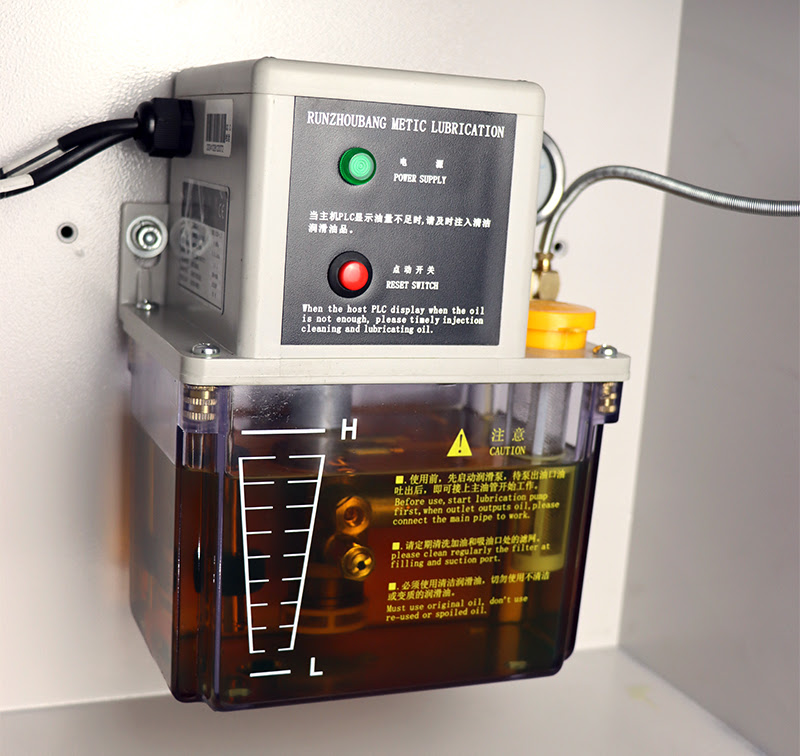

Автоматическая система смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Задняя бабка
Конвейер для удаления стружки
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон с комплектом мягких кулачков
Освещение рабочей зоны
Лампа индикации состояния станка
Ручной пневмопистолет
Ручной пистолет СОЖ
Трансформатор
Экспортная упаковка
Комплект инструментальной оснастки (с базовым револьвером):
- Держатель резца 25х25 мм для обработки торца - 1 шт.
- Прижимной блок для зажима резца для наружного точения - 5 шт.
- Держатель расточной оправки, диаметр 40 мм - 3 шт.
- Переходная втулка, диаметр 32 мм - 1 шт.
- Переходная втулка, диаметр 25 мм - 1 шт.
- Переходная втулка, диаметр 20 мм - 1 шт.

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 35
Объем бака СОЖ, л - 160

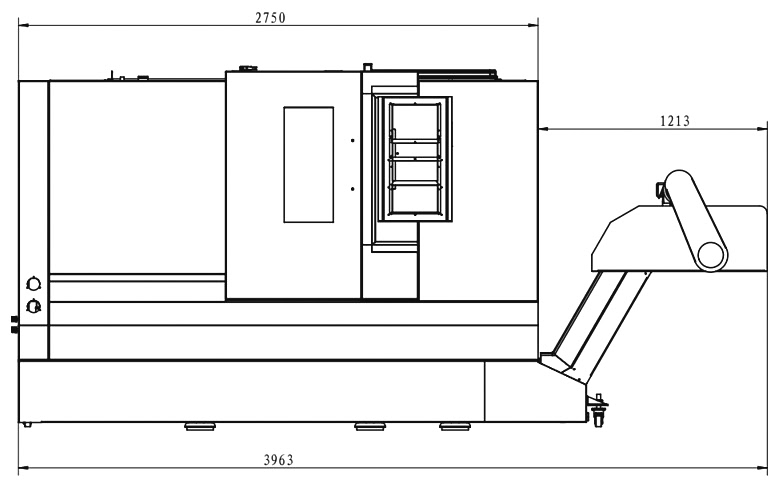

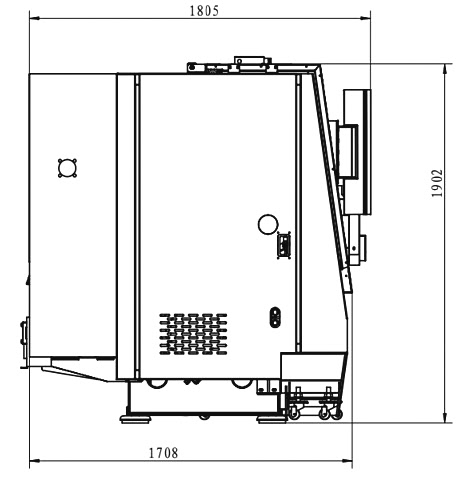

Длина х ширина х высота, мм - 2750 (без конвейера) x 2000 х 1900
Масса ориентировочная, кг - 4000

TL-20F,TURRET-TWH80-12,TOOL-PRE-SETTER-ATL,OIL-SKIMMER-TL,MANUAL-GUIDE-0I-TL

- Токарно-револьверный станок с ЧПУ по металлу TL-20F (1)
- Револьвер на 12 инструментов вместо стандартного револьвера на 8 позиций (1)

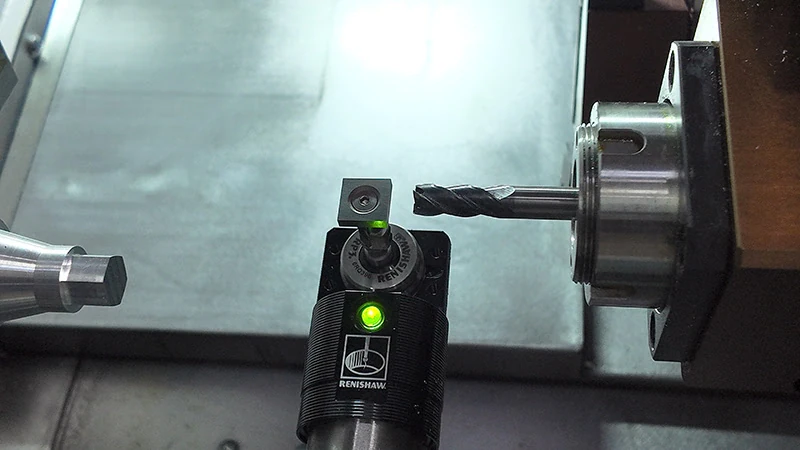

- Автоматический щуп для измерения вылета инструмента Renishaw (1)
- Маслосборник для бака СОЖ (1)
- Диалоговая среда для создания управляющих программ Manual Guide 0i (1)

217 696,87 BYN Цена с НДС

TL-20F, TURRET-12-BMT55-LT35, TOOL-PRE-SETTER-ATL, OIL-SKIMMER-TL, MANUAL-GUIDE-I-TL

- Токарно-револьверный станок с ЧПУ по металлу TL-20F (1)
- Револьвер на 12 позиций с системой приводного инструмента (1)
- Автоматический щуп для измерения вылета инструмента Renishaw (1)
- Маслосборник для бака СОЖ (1)
- Многофункциональная диалоговая среда для создания управляющих программ Manual Guide i (1)
