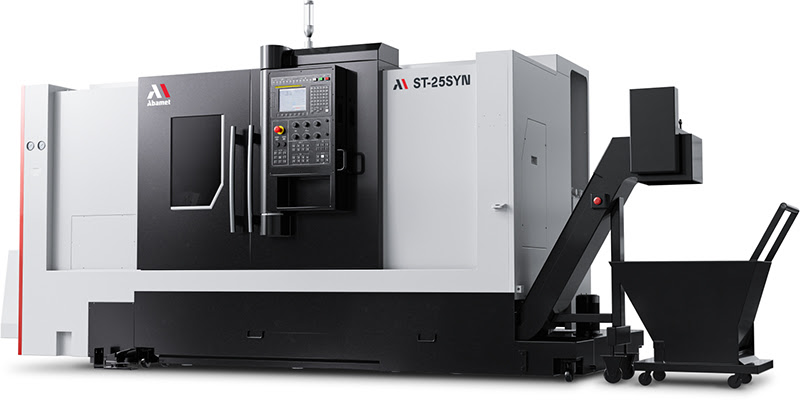

Токарно-фрезерный обрабатывающий центр с ЧПУ ST-25SYN с контршпинделем

Name: Токарно-фрезерный обрабатывающий центр с ЧПУ ST-25SYN с контршпинделем
Brand: Abamet.ru
SKU: ST-25SYN
Price: 688384.99 BYN
Availability: BackOrder

ST-25SYNПод заказ

Токарно-фрезерный обрабатывающий центр с ЧПУ ST-25SYN с контршпинделем бренда Abamet.ru, артикул ST-25SYN. Цена — от 688 384,99 BYN с НДС, под заказ. Основные параметры: тип токарного станка — Горизонтальный револьверный; макс. обраб. диаметр, мм — 430; макс. длина точения, мм — 700.

Токарно-револьверный центр с ЧПУ, осью Y, приводным инструментом контршпинделем и направляющими скольжения; макс. обрабатываемый диаметр 430 мм, макс. длина обработки 700 мм, главный шпиндель с посадкой A2-8, 15/18,5 кВт, 3500 об/мин, патрон 254 мм, контршпиндель с посадкой A2-5, 11/15 кВт, 4500 об/мин, патрон 169 мм, 12-позиционная револьверная головка BMT65, макс. обороты приводного инструмента 5000 об/мин, перемещение по оси Y ±50 мм, сигнальная лампа состояния станка, конвейер для удаления стружки, система ЧПУ Fanuc 0i-TF, мягкие и твердые кулачки к гидравлическим патронам, ручной пневмопистолет.

От 688 384,99 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 1 540 746,28 CN¥ по курсу на 06.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Тип токарного станка: Горизонтальный револьверный
Макс. обраб. диаметр, мм: 430
Макс. длина точения, мм: 700
Макс. обороты шпинделя, об/мин: 3500
Мощность шпинделя, кВт: 18.5
Диаметр патрона, мм: 254
Макс. диаметр прутка, мм: 77
Особенности комплектации: M - приводной инструмент, ось C, Y - дополнительная ось Y, S - контршпиндель
Бренд: Abamet.ru
Вид номенклатуры: Токарные станки

Технические характеристики

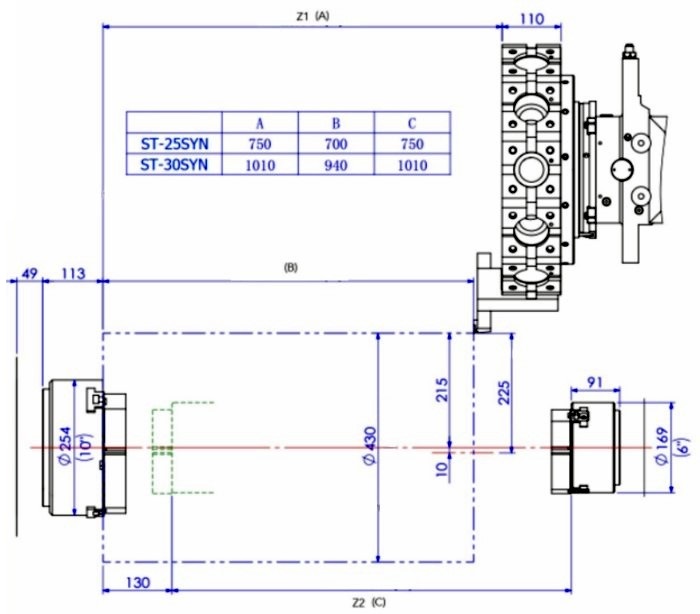

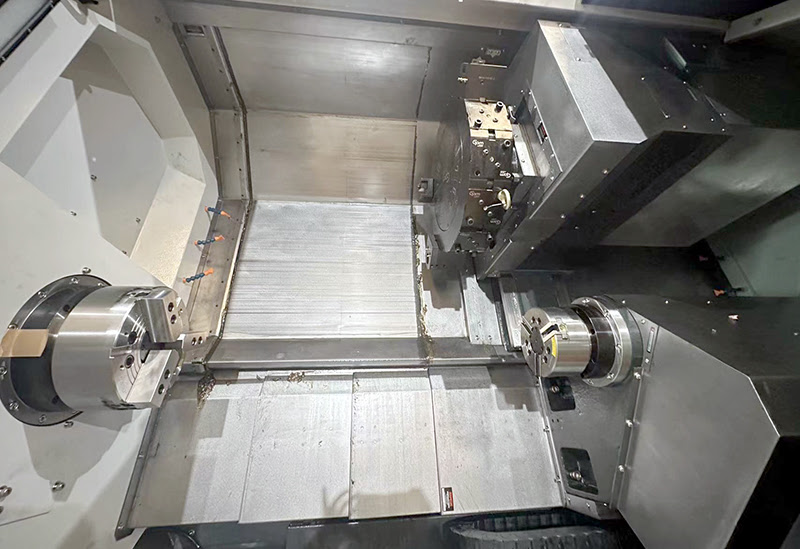

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 670
Максимальный устанавливаемый диаметр заготовки над кареткой, мм - 590
Максимальный обрабатываемый наружный диаметр, мм - 430
Максимальная длина точения, мм - 700

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - А2-8
Максимальная частота вращения шпинделя, об/мин - 35-3500
Максимальный крутящий момент на шпинделе, Нм - 526 (30 min)
Мощность шпинделя (пост./30 мин), кВт - 15/18,5
Диаметр отверстия в главном шпинделе, мм - 89
Максимальный диаметр обрабатываемого прутка, мм - 77
Диаметр трехкулачкового гидравлического патрона, мм - 254 (10'')

ПАРАМЕТРЫ КОНТРШПИНДЕЛЯ

Посадка шпинделя - A2-5
Максимальная частота вращения шпинделя, об/мин - 45-4500
Максимальный крутящий момент на шпинделе, Нм - 167 (30 min)
Мощность шпинделя (пост./30 мин), кВт - 11/15
Диаметр отверстия в контршпинделе, мм - 52
Максимальный диаметр прутка, мм - 42
Диаметр трехкулачкового патрона, мм - 169
Ход контршпинделя, мм - 750

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Скольжения
Наклон станины, град. - 45
Величина перемещений по осям, мм
- по оси Х - 215+10
- по оси Y - ±50
- по оси Z - 750
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 15
- по оси Y - 8
- по оси Z - 20
Мощность серводвигателей осей X/Y/Z, кВт - 4/3/7

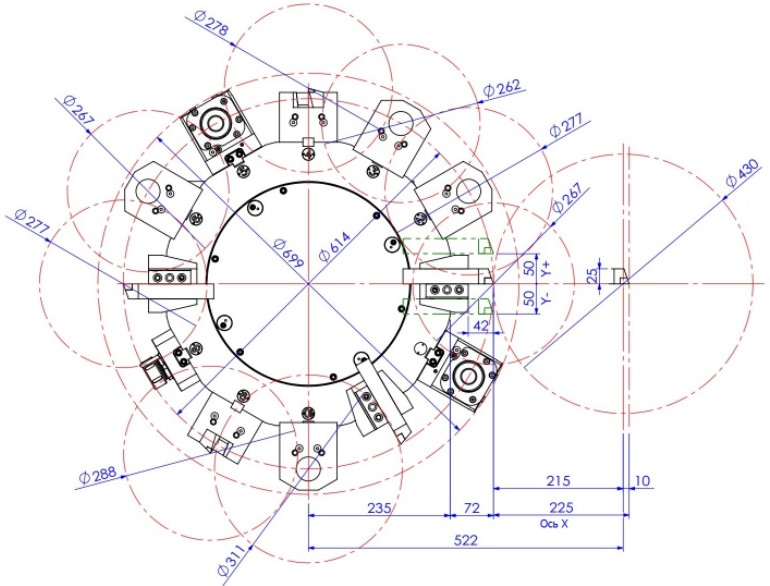

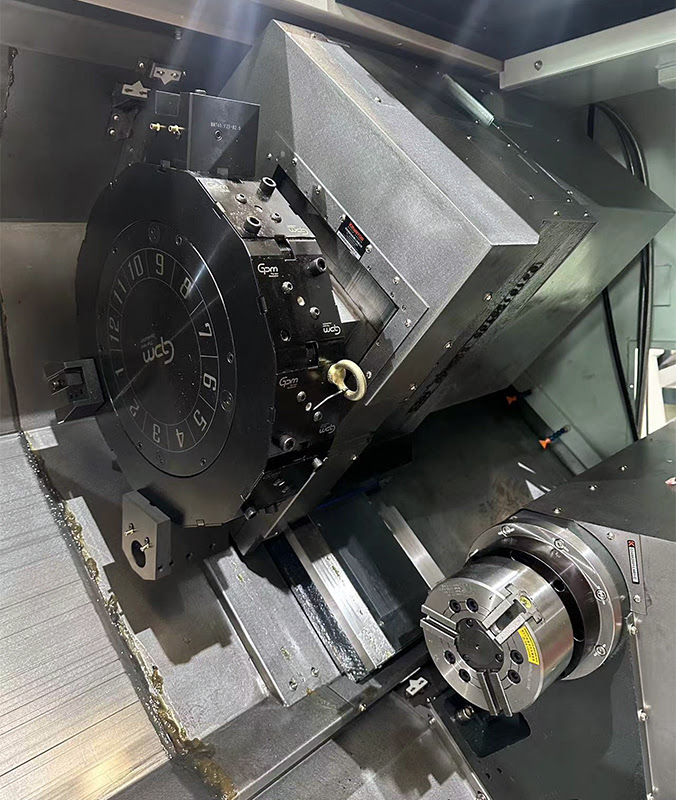

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА/СМЕНЩИКА

Тип инструментального револьвера - BMT65
Количество позиций в револьвере/сменщике - 12
Сечения корпусов резцов, мм - 25х25
Макс. диаметр хвостовика расточной оправки, мм - 40
Время смены соседнего инструмента, сек - 0,78
Время смены диагонального инструмента, сек - 1,23
Макс. число приводных станций, шт - 12
Макс. обороты приводного инструмента, об/мин - 5000
Мощность приводного инструмента, кВт - 3,7/5,5

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования осей X/Y/Z (JIS6338), мм - ±0.007/±0.005/±0.007
Повторяемость позиционирования осей X/Y/Z (JIS6338), мм - ±0.005/±0.003/±0.005

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus/T1
Количество управляемых осей - 4
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card interface
Интерфейсы для подключения - LAN Port
Объем памяти для хранения программ - 2 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ ЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
функция компенсации инструмента с возможностью учета износа
автодиагностика станка
счетчик часов работы/деталей
абсолютное программирование и в приращениях
до 1000 зарегистрированных управляющих программ
покадровое исполнение
линейная и круговая интерполяция
поддержка постоянной скорости резания
подача на оборот, подача в минуту
жесткое нарезание резьбы метчиком

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая наклонная станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Система автоматической смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Система приводного инструмента с С-осью
Конвейер для удаления стружки с тележкой
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон с комплектами кулачков:
- Мягкие кулачки - 3 компл.
- Каленые кулачки - 1 компл.
Педаль для гидравлического патрона
Дистанционный пульт управления на кабеле
Ручной пневмопистолет для удаления стружки и СОЖ с детали
Освещение рабочей зоны
Лампа индикации состояния станка
Трансформатор
Экспортная упаковка
Инструментальный револьвер с комплектом оснастки:
- Держатель резца 25х25 мм для наружного точения - 1 шт.
- Держатель резца 25х25 мм для обработки торца - 1 шт.
- Держатель расточной оправки, диаметр 40 мм - 1 шт.
- Прямая приводная станция - 2 шт.
- Угловая приводная станция - 2 шт.

ПАРАМЕТРЫ ПОДКЛЮЧЕНИЯ И УСТАНОВКИ

Электропитание - 3 ф. 380В, 50 Гц
Потребляемая электрическая мощность, кВА - 55
Объем бака СОЖ, л - 165
Длина х ширина, мм (занимаемая площадь пола) - 3800 x 2060 без конвейера, 4635 х 2060 с конвейером
Высота станка, мм - 2080
Масса ориентировочная, кг - 6600
