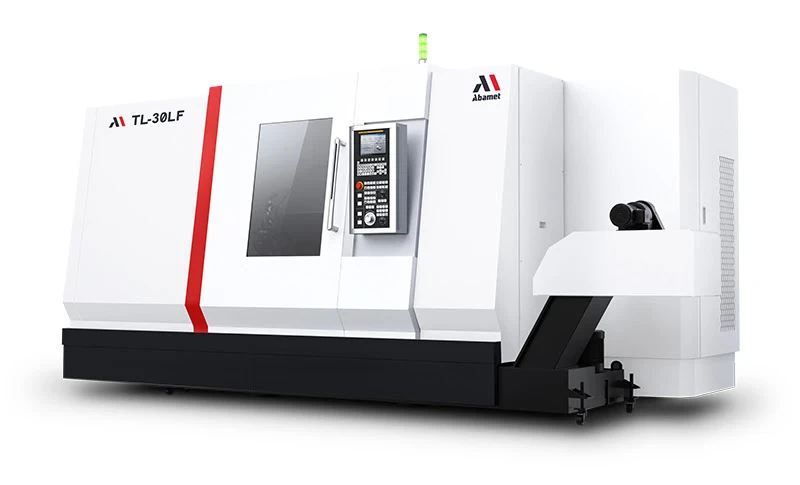

Токарно-револьверный станок с ЧПУ по металлу TL-30LF

Name: Токарно-револьверный станок с ЧПУ по металлу TL-30LF
Brand: Abamet.ru
SKU: TL-30LF
Price: 318671.14 BYN
Availability: BackOrder

TL-30LFПод заказ

Токарно-револьверный станок с ЧПУ по металлу TL-30LF бренда Abamet.ru, артикул TL-30LF. Цена — от 318 671,14 BYN с НДС, под заказ. Основные параметры: тип токарного станка — Горизонтальный револьверный; макс. обраб. диаметр, мм — 630; макс. длина точения, мм — 1000.

Токарный станок с ЧПУ; максимальный обрабатываемый диаметр 630 мм, макс. длина обработки 1000 мм с базовой 12-позиционной револьверной головкой, шпиндель с посадкой A2-8, 15/18,5 кВт, 3000 об/мин, гидравлический патрон 254 мм (10''), конвейер для удаления стружки, задняя бабка. Ход по оси Y ±75 мм (опция).

От 318 671,14 BYN

Цена c НДС, с учетом доставки до завода покупателя. Пуско-наладочные работы и обучение оплачиваются сервисной компании отдельно.

Расчетная цена от 708 537,32 CN¥ по курсу на 13.11.2026

Конфигуратор опций

СервисОбучениеЛизингЛогистика

Основные параметры

Тип токарного станка: Горизонтальный револьверный
Макс. обраб. диаметр, мм: 630
Макс. длина точения, мм: 1000
Макс. обороты шпинделя, об/мин: 3000
Мощность шпинделя, кВт: 18.5
Диаметр патрона, мм: 254
Макс. диаметр прутка, мм: 66
Особенности комплектации: L - увеличенная длина обработки, Приводной инструмент, ось C (опционально), Дополнительная ось Y (опционально)
Бренд: Abamet.ru
Вид номенклатуры: Токарные станки

Технические характеристики

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ

Максимальный устанавливаемый диаметр заготовки над станиной, мм - 720
Максимальный устанавливаемый диаметр заготовки над кареткой, мм - 500
Максимальный обрабатываемый наружный диаметр (со cтандартным револьвером), мм - 630/500 (550/500 с BMT65)
Максимальная длина точения (со стандартным револьвером), мм - 1000 (900 с BMT65)

ПАРАМЕТРЫ ШПИНДЕЛЯ

Посадка шпинделя - A2-8 (A2-11 - опция)
Максимальная частота вращения шпинделя, об/мин - 3000
Максимальный крутящий момент на шпинделе, Нм - 380/420/637 (cont/60min/15 min)
Мощность шпинделя (пост./30 мин), кВт - 15/18,5
Диаметр отверстия в главном шпинделе, мм - 80
Максимальный диаметр обрабатываемого прутка, мм - 66
Диаметр трехкулачкового гидравлического патрона, мм - 254 (12''/15''/18'' - опция)

ПЕРЕМЕЩЕНИЯ И ПОДАЧИ

Тип линейных направляющих - Качения
Величина перемещений по осям, мм
- по оси Х - 315
- по оси Y (опция) - ±75
- по оси Z - 1070
Максимальная скорость холостых перемещений, м/мин
- по оси Х - 30
- по оси Z - 30

ПАРАМЕТРЫ ИНСТРУМЕНТАЛЬНОГО РЕВОЛЬВЕРА

Количество позиций в револьвере - 12
Сечения корпусов резцов, мм - 25х25
Мощность приводного инструмента, кВт (опция) - 4,5
Крутящий момент приводного инструмента, Нм (опция) - 18/54 - без оси Y, 22/76 - c осью Y
Макс. обороты приводного инструмента, об/мин (опция) - 5000 - без оси Y, 4000 - с осью Y

ПАРАМЕТРЫ ЗАДНЕЙ БАБКИ

Комплектация - Базовая
Конус Морзе - MT #5
Ход задней бабки, мм - 850
Задняя бабка - Программируемая
Привод пиноли - Гидравлический

ПАРАМЕТРЫ ТОЧНОСТИ

Точность позиционирования оси X (GB/T16462-2007), мм - 0,010
Точность позиционирования оси Z (GB/T16462-2007), мм - 0,015
Повторяемость позиционирования оси X (GB/T16462-2007), мм - 0,005
Повторяемость позиционирования оси Z (GB/T16462-2007), мм - 0,007

ПАРАМЕТРЫ УСТРОЙСТВА ЧПУ

Тип устройства - Fanuc 0i-TF Plus Step2 Type3B
Тип монитора для отображения информации - LCD 10,4"
Подключение съемных носителей памяти - USB/Flash memory card
Объем памяти для хранения программ - 8 Мб

ПАРАМЕТРЫ УПРАВЛЕНИЯ УЧПУ

программирование совместимо с G-кодом стандарта ISO
возможность выбора Русского языка
графическая визуализация
встроенные стандартные циклы обработки
текстовый редактор управляющих программ
метрическая и дюймовая системы
абсолютное программирование и в приращениях
поддержка постоянной скорости резания
покадровое исполнение
подача на оборот, подача в минуту

ОСОБЕННОСТИ КОНСТРУКЦИИ

Цельная литая станина
Усиленные ребра жесткости предотвращают деформации и скручивания
Полностью закрытое герметичное защитное ограждение
Легкий доступ ко всем частям станка для работы и обслуживания
Серводвигатели для перемещений по осям
Автоматическая система смазки направляющих и ШВП

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Задняя бабка
Конвейер для удаления стружки
Система подачи СОЖ с баком
Гидравлический 3-кулачковый патрон с комплектом мягких кулачков
Освещение рабочей зоны
Лампа индикации состояния станка
Ручной пневмопистолет
Трансформатор
Экспортная упаковка
Комплект инструментальной оснастки (с базовым револьвером):
- Держатель резца 25х25 мм для обработки торца - 1 шт.
- Прижимной блок для зажима резца для наружного точения - 5 шт.
- Держатель расточной оправки, диаметр 40 мм - 3 шт.
- Переходная втулка, диаметр 32 мм - 1 шт.
- Переходная втулка, диаметр 25 мм - 1 шт.
- Переходная втулка, диаметр 20 мм - 1 шт.
