Выбор фрезерной оснастки для станков с ЧПУ

Правильный подбор инструментальной оснастки для станка с ЧПУ играет ключевую роль в обеспечении высокой точности обработки, стабильности позиционирования инструмента и увеличения срока службы оборудования. Оптимальное сочетание инструментальных конусов и патронов позволяет повысить жёсткость конструкции, ускорить смену инструмента и повысить эффективность работы станка.

1. Виды инструментальных конусов

Инструментальный конус является связующим элементом между шпинделем станка и инструментальной оправкой. Наиболее распространённые типы конусов включают:

• DIN69871 (SK) — европейский стандарт, обеспечивающий высокую точность центрирования и надёжность фиксации. Оптимально подходит для чистовой обработки и автоматизированных производственных процессов.

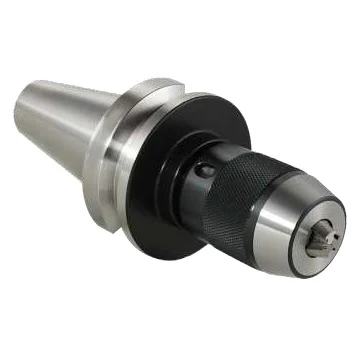

• <и>MAS403-BT — японский стандарт. Данный конус широко применяется на станках азиатских производителей.

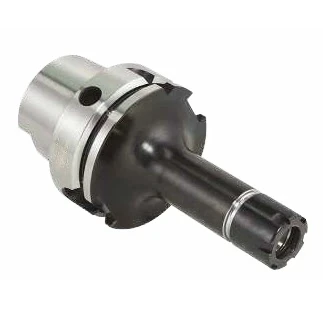

• HSK — полый конусный хвостовик, разработанный для обеспечения максимальной жёсткости и высокоскоростной обработки. Применяется на высокоточных станках, особенно при обработке лёгких материалов, таких как алюминий, на высоких оборотах.

2. Виды фрезерных инструментальных патронов

Патроны необходимы для надёжного крепления режущего инструмента. От их выбора зависит стабильность зажима, уровень биения инструмента и возможность работы с высокими нагрузками. Основные типы патронов:

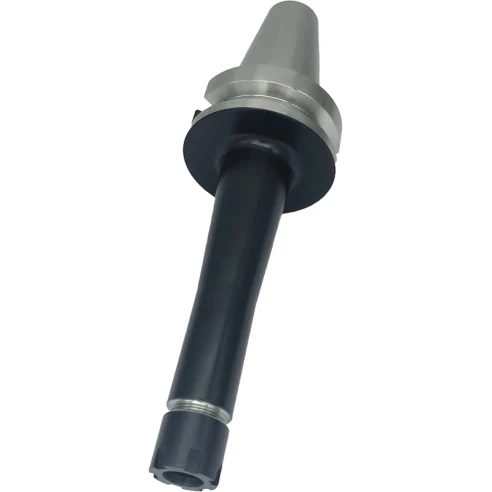

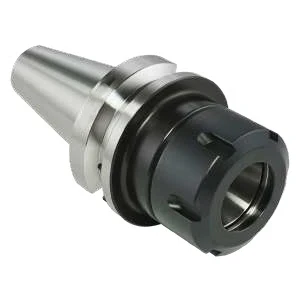

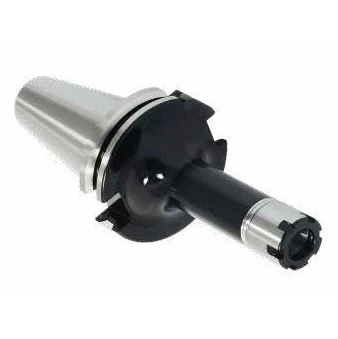

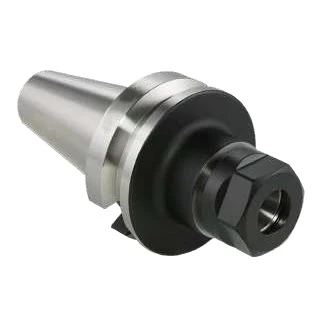

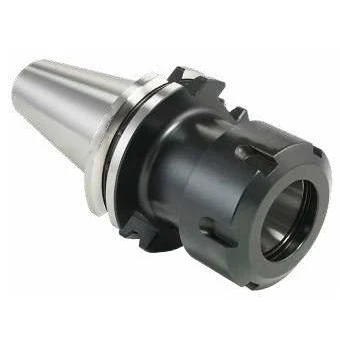

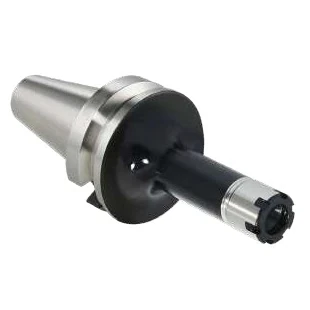

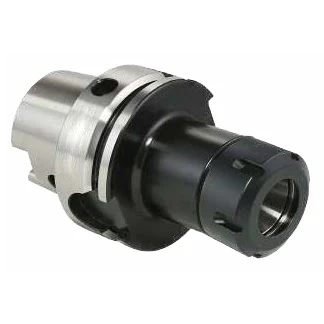

Цанговый патрон ER — один из наиболее универсальных вариантов, предназначенный для зажима инструментов с цилиндрическим хвостовиком.

• Подходит для фрез, сверл и метчиков.
• Обеспечивает точность зажима и удобство смены инструмента.

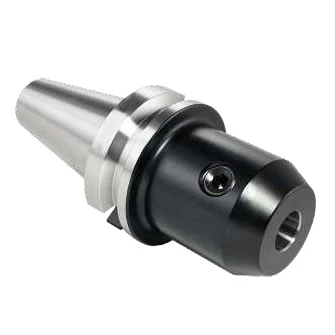

Патрон Weldon применяется для инструментов с Weldon-хвостовиком, имеющим специальную лыску для жёсткой фиксации.

• Обеспечивает более надёжный зажим по сравнению с цанговыми патронами.
• Предназначен для работы в тяжёлых режимах обработки.
• Для каждого диаметра инструмента требуется отдельный патрон.

Патрон для крепления торцевых фрез —– специализированный зажимной механизм, предназначенный для фиксации торцевых фрез с боковыми шпонками.

• Уменьшает вибрации, обеспечивая устойчивость инструмента во время обработки.

Гидравлический фрезерный патрон работает на основе давления жидкости, создающей высокое усилие зажима.

• Существенно снижает вибрации и биение инструмента.
• Идеален для операций с большим вылетом инструмента.
• Не всегда подходит для Weldon-хвостовиков, так как возможно их повреждение при зажиме.

Термозажимный патрон основан на принципе термического расширения металла.

• При нагреве внутренний диаметр патрона увеличивается, после чего вставляется инструмент; при охлаждении патрон плотно его обжимает.
• Обеспечивает максимальную жёсткость крепления, что критично для точной обработки.
• Отлично подходит для высокоскоростной резки.
• Требует специализированного оборудования для нагрева и охлаждения, а также подвержен ускоренному износу из-за циклов температурных изменений.

Заключение

Выбор инструментальной оснастки для фрезерного станка с ЧПУ определяется особенностями обработки, характеристиками материалов и требованиями к точности и скорости работы. При подборе необходимо учитывать:

• совместимость — оснастка должна соответствовать конусу шпинделя и типу выполняемых операций;
• жёсткость фиксации — важна надёжность крепления инструмента, минимизация вибраций и биения.

Грамотно подобранный инструментальный конус и патрон гарантируют стабильную, точную и эффективную работу оборудования, что способствует увеличению качества продукции и снижению производственных затрат.
